Kyslíkovodíková svářečka III.

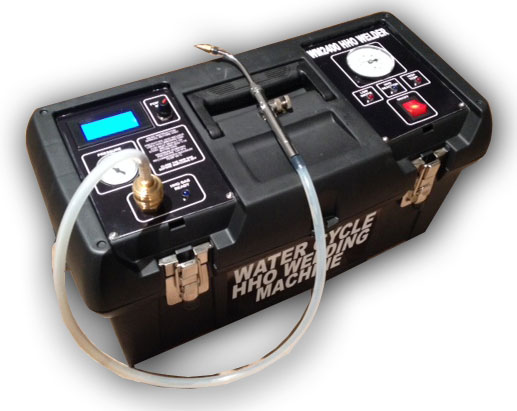

Na žádost našeho klienta jsme postavili prototyp přenosné kyslíkovodíkové svářečky a přinášíme několik postřehů a obrázků ze stavby.

Tato svářečka je postavena ne novém typu HHO generátoru u kterého není potřeba používat cirkulační nádrž. To přináší několik výhod i nevýhod. Předností je vyšší účinnost, o jednu nádobu v prostoru méně. Nevýhodou je komplikovanější plnění a nutnost hlídat hladinu kapaliny v generátoru mezi minimální a maximální hladinou. Pro konstrukci jsme použili sériově vyráběný toolbox STANLEY s dostatečnými rozměry tak aby se vše dalo dovnitř snadno umístit.

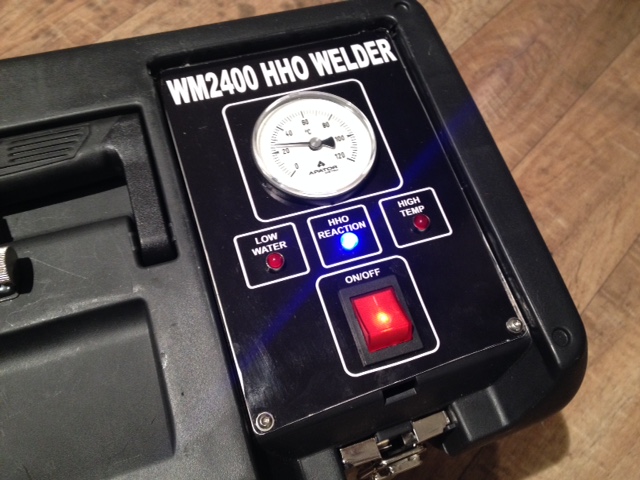

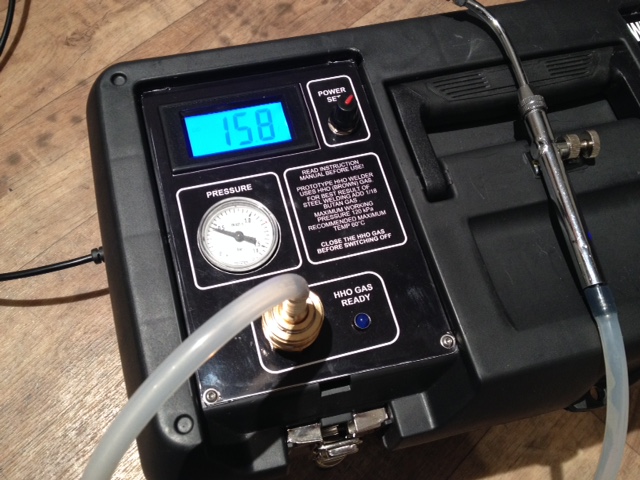

Zařízení je vybaveno regulátorem výkonu s kontrolou nastavené hodnoty na Ampérmetru, manometrem pro kontrolu tlaku v systému, teploměrem monitorujícím vnitřní prostor box a kontrolkami pro indikaci provozního stavu zařízení.

Zařízení je možné provozovat na 230V nebo také v terénu na 12V nebo na 24V s připojenín do POWER OUTLET ve voze nebo přímo na baterii vozu. Při práci je dobré nechat vůz nastartovaný a průběžne dobíjet baterii.

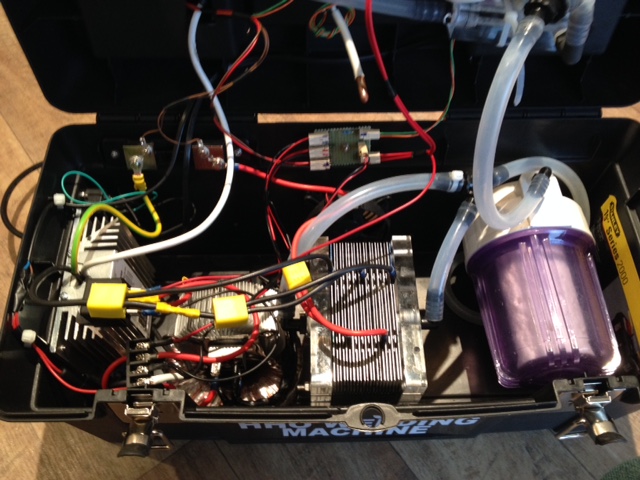

V konstrukci byly použity následující komponenty:

  • HHO generátor DCB412 speciální konstrukce
  • Silikonové hadice
  • pojistka proti zpětnému šlehnutí
  • jednocestný ventil
  • tlakový spínač rozpínací
  • rychlospojka pro připojení hadice s hořákem
  • toroidní trafo 24V a usměrňovač

Článek je rozpracován....

Publikováno: 28.11.2014
