Kyslíkovodíková svářečka stavba

V tomto článku se postupně budeme zabývat vlastní stavbou kyslíkovodíkové svářečky. Zde najdete popsané jednotlivé komponenty jejich stavbu a zařazení do konstrukce.

Článek bude vznikat postupně a měl by být dokončen do 03/2015, takže prosíme o trpělivost.

Tlakové spínače

Veledůležitá součást svářečky regulující správné vyvíjení plynu. V konstrukci jsou zařazeny dva spínače, neboť jejich spínací a rozpínací tlak není úplně přesný. A proto jeden seřídíme tak aby jeho rozpíncí kontakt se rozepnul při dosažení 130kPa a druhý seřídíme tak, aby při poklesu tlaku na 100kPa sepnul. Pokud byste chtěli použili jen jeden spínač nebylo by možné přesně seřídit rozpětí 30kPa neboť spínač po rozpenutí má velký rozdíl než dojde k jeho sepnutí. Bylo by možné použít jiné tlakové spínače, ale jejich cena je mnohonásobně vyšší. Elektronické tlakové spínače se pohybují kolem €550,- a přesné mechanické kolem €75,-. Proto je v konstrukci použito dvou tlakových spínačů s rozpínacími kontakty.

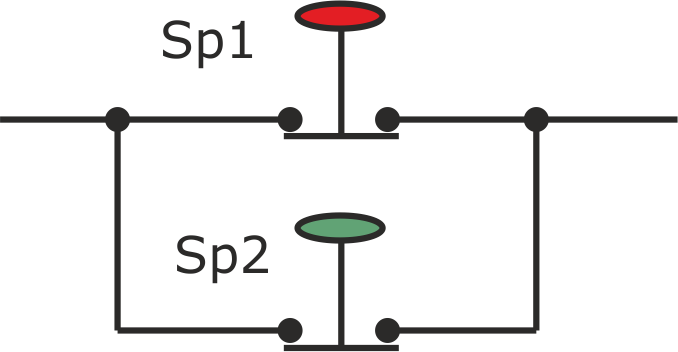

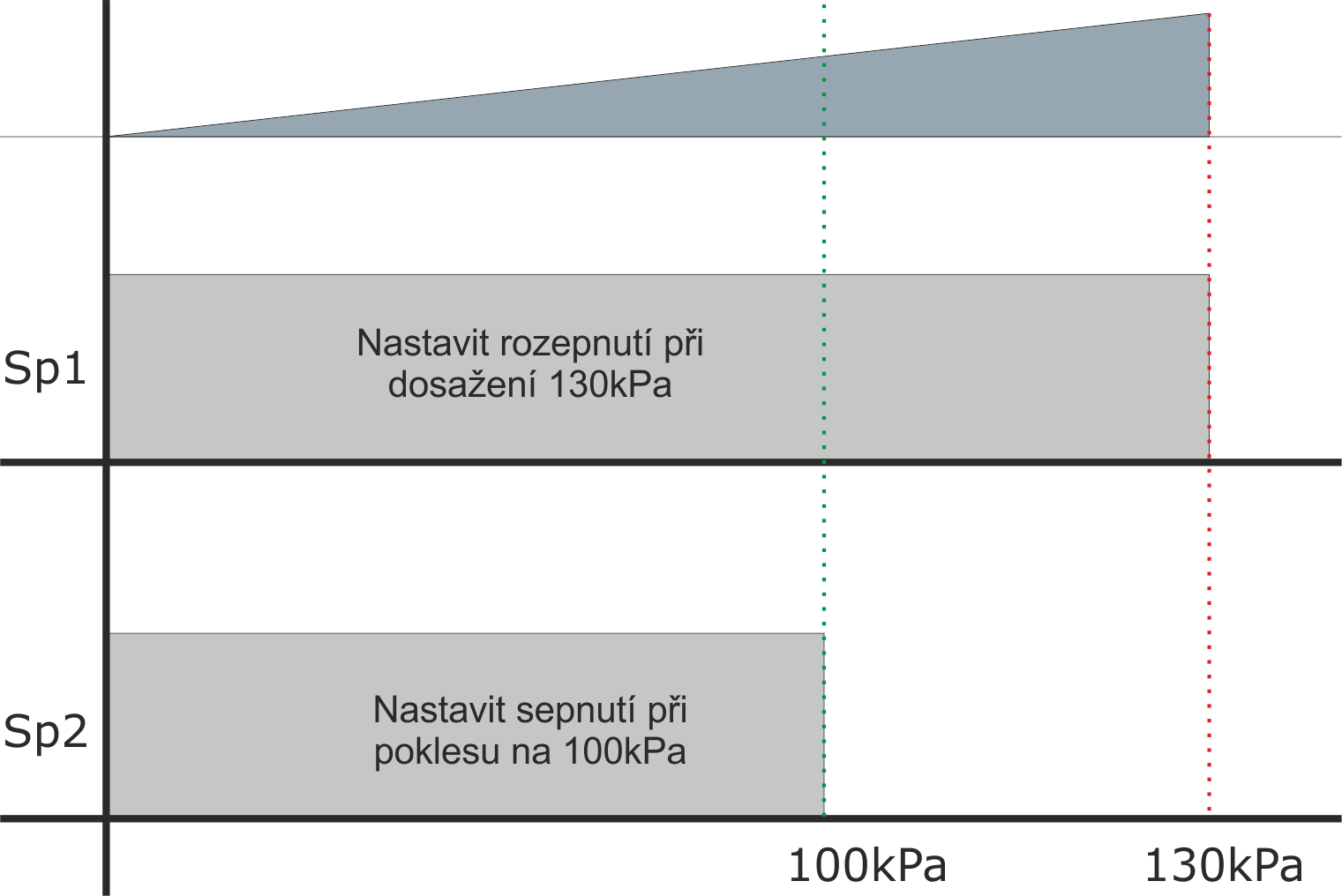

Schema průběhu sepnutí a rozpenutí spínačů a zapoení paralelně.

Popis funkce: Při zapnutí dochází k výrobě HHO plynu oba spínače jsou sepnuty. Při dosažení hodnoty kolem 100kPa se rozepne druhý spínač, tlak se stále zvyšuje až dosáhne 130kPa. V tomto okamžiku se rozepne první spínač a dojde k zastavení procesu výroby HHO pylnu. Dojde-li k poklesu tlaku pod 100kPa sepne se Sp2 a ten zajistí výrobu plynu až dojde k jeho sepnutí. Sp1 je stvale rozepnutý a tlak nám již reguluje jen Sp2 v rozmezí nejméně 100kPa s horní hranicí cca 120kPa.

Publikováno: 16.1.2015
